今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

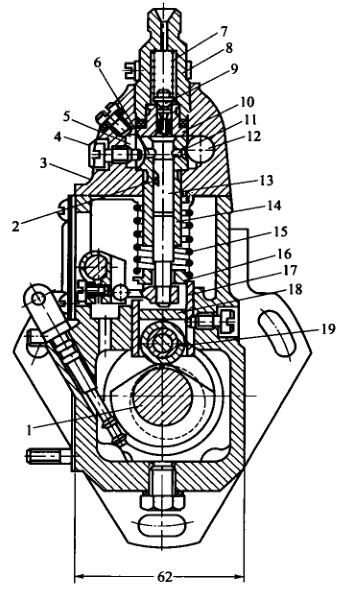

   I号喷油泵的分泵构造图

1-高压变压器油管连接头连接头; 2-有油阀; 3-有油阀块; 4,14-进油螺丝; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵压缩大大弹簧; 8-油门拉杠;  9-调高臂; 10-凸轮轴轴; 11-加固接盘; 12-石油管道管泵偏心轮轮; 13-石油管道管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动下载盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校准压缩大大弹簧; 22-剩余油优化螺丝; 23-怠速限位器开关螺丝; 24-极速限位器开关螺丝; 25-变速器手柄; 26-变速器压缩大大弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总体的包括效果是 保障泵油现在现在现在逐渐开始的时候的明确性，关于多缸柴油发动机机一般而言，要 保障各缸泵油的时候的不符性。起 保障能力的内脏器官是滚轴下处到更改混凝土垫块上平面图的间距H。当喷汽油泵轴承轴齿轮轴传动与曲轴齿轮轴传动比较地址固定时，H越大，柱塞泵开起进油孔的的时候太早，泵油现在现在现在逐渐开始的时候也太早。从一现在逐渐开始就，H越小，泵油现在现在现在逐渐开始的时候越卡顿。这样要会按照设计构思和耐压来定好的滚轴体岗位间距H，以 保障泵油现在现在现在逐渐开始的时候的明确性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-追踪定位内六角螺丝; 5-回油道; 6-回油孔; 7-脸上油多阀大大螺旋弹簧; 8-脸上油多阀紧座;  9-脸上油多阀; 10-脸上油多高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大大螺旋弹簧; 16-大大螺旋弹簧座; 17-挺柱体:; 18-保护层垫块; 19-滑轮

  谈谈多缸机，各分泵的H值应一样。调低垫铁在喷高压油泵设备时均已调好，必须肆意调换。垫铁是用耐磨橡胶涂料合成齐头并进行热除理以上升硬度标准，故而便用中材质损伤。如很长时间段便用后损伤较多，可换面便用。

  喷油阀泵体分前后2个分，喷油阀上体代替安转轴向液压泵泵偶件及有油阀偶件，阴道代替安转轴承轴、中键体和石输油管连接管道管线阀等。泵体前侧中心开了检视窗孔，以供定期检修调节泵发动机转速。下方有检视重油车密度机机油面的检视孔。喷油阀上体中含一根油道，与各轴向液压泵泵套筒在外面的环行油槽互通。环行油槽则与轴向液压泵泵套筒上的进、回油孔互通。由石输油管连接管道管线阀供来的低压低油按照进输油管连接管连接管到油道中。油道中的重油车密度机的压力由装在回输油管连接管连接管内的回油阀管理，一让实现在5～10kPa条件内。汽压过低，在轴向液压泵泵下进行时，重油车密度机不要短时间内按照进油孔到轴向液压泵泵上方油腔。当发动机转速过多时而使汽压变高时，多余的的重油车密度机会顶开回油阀进入重油车密度机细滤器中。
