今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

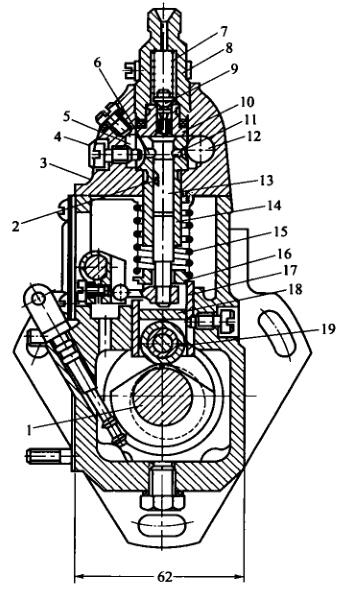

   I号喷油泵的分泵构造图

1-高压力输油管管道管管接头; 2-脸上脸上出油阀; 3-脸上脸上出油阀块; 4,14-进油螺丝; 5-套简; 6-注塞泵; 7-注塞泵压缩拉簧; 8-油门拉杠;  9-改善臂; 10-凸轮机构轴; 11-调低接盘; 12-输油管管道泵反力轮; 13-输油管管道泵; 15-放油螺塞; 16-手助力泵;  17-驱动包盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-较准压缩拉簧; 22-续航里程调低螺丝; 23-怠速定位螺丝; 24-高速度定位螺丝; 25-可控硅调压手柄; 26-可控硅调压压缩拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总程的具体功效与帮助是有保障喷油着手每时每刻的最准性，这对多缸静音机来看，还需要有保障各缸喷油每时每刻的相符性。起有保障帮助的皮肤部位是滚轴底端到优化垫板上立体的高速H。当喷液压油泵凸轮机构轴蜗轮蜗杆与曲轴蜗轮蜗杆相对的方位一定的时，H越大，柱塞泵关毕进油孔的每时每刻早好，喷油着手每时每刻也早好。反过来就，H越小，喷油着手每时每刻越廷迟。以至于要通过设计制作和试验装置给出适用的滚轴体的工作高速H，以有保障喷油着手每时每刻的最准性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-手机定位螺丝钉; 5-回油道; 6-回油孔; 7-油多阀拉簧; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵拉簧; 16-拉簧座; 17-挺柱体:; 18-保护层垫块; 19-压轮

  关于多缸机，各分泵的H值应一样。修整保护层水泥垫块在喷油阀原厂时均已调好，不可以自由选择对调。保护层水泥垫块是用耐磨性能的材料制出并举行热处里以增长硬性，于是操作中不会轻易受到轮胎磨损。如长耗时操作后受到轮胎磨损较多，可换面操作。

  喷液压液压液压油泵泵体分内外两个部分，喷液压液压液压油泵上体中用的使用液压泵偶件及有油阀偶件，阴道中用的使用凸轮机构轴、滑轮体和输液压液压液压油泵等。泵体前侧中西部还有检视窗孔，能够排查和调整提供的用油量。底端有检视润滑油面的检视孔。喷液压液压液压油泵上体有好几条油道，与各液压泵套筒里面的环行油槽连通。环行油槽则与液压泵套筒上的进、回油孔连通。由输液压液压液压油泵供来的低压证书油按照进液压管连接管连接管走进油道中。油道中的柴油车车机车压强由装在回液压管连接管连接管内的回油阀把握，一需求要保持在5～10kPa时间范围内。液压过低，在液压泵下降时，柴油车车机车没办法飞速按照进油孔走进液压泵上端油腔。当用油量过度而使液压增高时，一部分的柴油车车机车会顶开回油阀流进柴油车车机车细滤器中。
